MPO - LC シングルモードファイバーケーブル

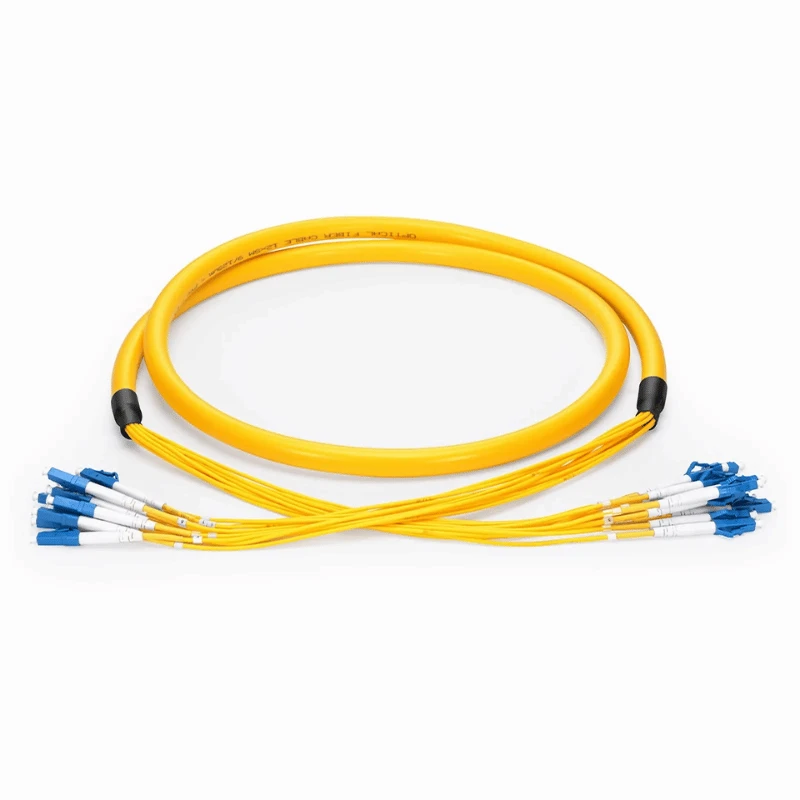

MPO から LC へのシングルモード ファイバー ケーブルは、工場で終端された OS2 ブレークアウト アセンブリです。{0}これにより、マルチ ファイバー MPO/MTP インターフェースを個々の LC 二重接続に変換できます。{2}

このケーブルは、片側でマルチファイバ MPO/MTP インターフェースを使用し、もう一方の側でブレークアウト セクションを介して個々のファイバを LC デュプレックス接続に分離します。{0}
MPO ファイバー数と LC 接続の間の標準的な二重関係は次のとおりです。

LC- 側のファイバー配置は、ファイバー数だけではなく、確認されたファイバー マッピングによって決定されます。

製造前に、MPO{0}}から-LC への構成を、目的のリンクの嵌合インターフェースと光要件に照らしてチェックする必要があります。

コネクタ構成
嵌合 MPO インターフェースに応じて、MPO の性別と研磨を指定します。 LC 側は、必要な UPC または APC ポリッシュを備えたデュプレックス コネクタを使用します。

極性とファイバーマッピング
必要なファイバー マッピングと既存の MPO 接続方式に応じて、タイプ A、タイプ B、またはタイプ C を選択します。必要な極性が不明な場合は、既存のケーブル仕様または接続図を提供して確認することができます。

光損失
光リンク全体の挿入損失バジェットに応じて、標準-損失または低{1}}損失構成を選択します。-

ケーブル寸法
機器レイアウトと必要なLC接続位置に応じて、ケーブル全長とブレークアウト長さを確認してください。

仕様-ベースのアセンブリ
各アセンブリは、確認されたファイバ数、コネクタ構成、極性、ファイバ マッピング、ケーブル寸法に基づいて製造され、承認された構成が製造基準として使用されます。

MPO/MTP および LC の終了
MPO/MTP および個々の LC デュプレックス コネクタは、指定されたコネクタ構成に従って工場で終端され、制御された終端および検査プロセスを使用して研磨されます。{0}

制御されたブレイクアウト
ブレークアウト セクションは、組み立てプロセスを通じて確認されたファイバ配置を維持しながら、ファイバを指定された LC 接続に分離します。

生産管理
DIMI の光ファイバー アセンブリの生産は、出荷前にコネクタと光学性能を検証するための専用の光学テストおよび検査装置によってサポートされています。{0}}

100% 光学テスト
完成した各アセンブリは出荷前に挿入損失と反射損失のテストを受け、指定された要件に対する光学性能が検証されます。

コネクタ端-面の検査
MPO/MTP および LC コネクタの端面は、コネクタの嵌合や光学性能に影響を与える可能性のある汚れ、傷、窪み、その他の状態がないか検査されます。

3D ジオメトリの検証
コネクタ構成に指定されている干渉検査では、ファイバ高さ、曲率半径、頂点オフセットなどのコネクタ端面の形状が検証されます。{0}

テスト文書とトレーサビリティ
納品されたアセンブリに対して個別の光学テスト データを提供でき、該当する場合、テスト記録は対応する製造識別情報にリンクされます。

見積もりの​​場合、購入者は MPO{0}}対-LC アセンブリの定義と検証に必要な情報を提供できます。
